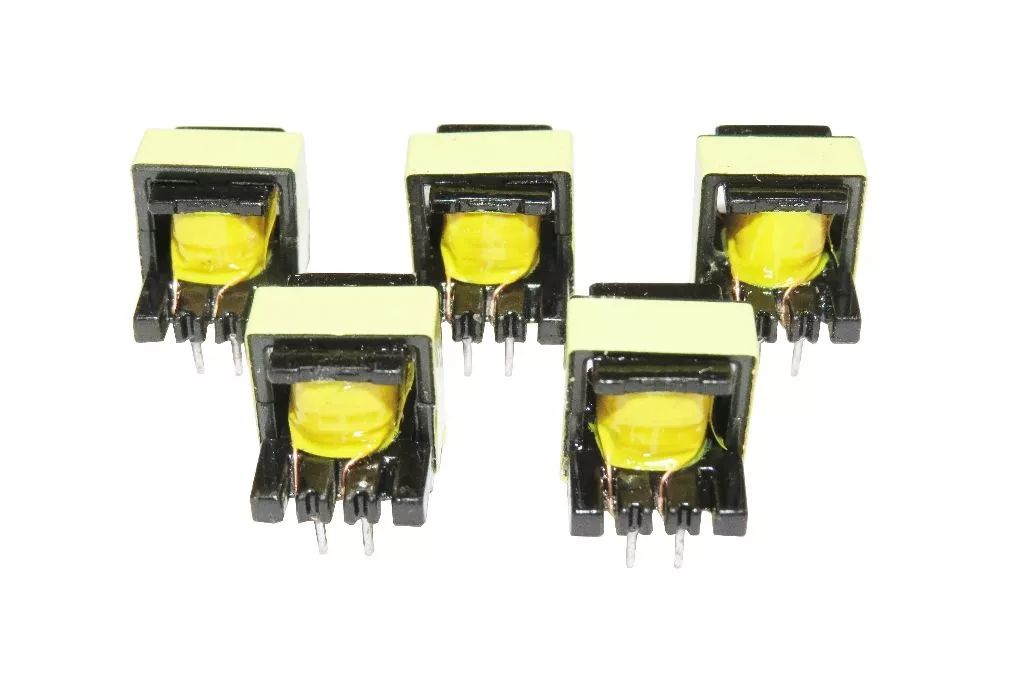

关于正激电路的变压器是否要加气隙的讨论

以前看到有人关于正激电路变压器是否要加气隙的讨论,那么大?#20197;?#20040;看啊,为什么要加气隙?不加的理由又是什么?如果批?#21487;?#20135;,那变压器初级绕组的电感量是否要求一致?如果一至的话,是调节气隙来解决,还是改变接触面积的方法好一些?

观点一正激类的变压器理论上是不用加气隙,因为磁心不用储能,之所以加气隙,是为了方便生产。因为平面磁心的电感因数公差较大,加气隙后,电感量一致性好。另外,加一点小气隙后,可以有效防止因为磁不平衡导致的饱和。当然,因为双平面装配,无论如何,还是会在配合面形成?#29575;?#19978;的气隙,磁不平衡导致的磁饱和,有这样的气隙已经够了。所以正激类变压器加气隙,我认为主要目的还是方便生产,保证电感量一致性。一般正激类变压器对初级电感量只要求最小电感量。只要磁心材质没问题,是可以做到的。气隙与电感量并不是线性关系,平面磁?#27169;?#31245;微磨一点气隙,电感量下降很多的。所以除非一开始就设计成带气隙磁?#27169;?#21542;则平面磁心调节气隙来做到所需电感量不现实。改变接触面,生产上也不好实现,这也是为什么会考虑电感量一致性,从而加气隙的初衷。

观点二不需要。从正激的原理可以理解,励磁的同时,传递能量,促使正激变压器受磁的,就是励磁电流。为了得到最大的效率,需要励磁电流越小越好,加气隙的结果适得其反,无形之中会增大励磁电流,同时剩磁也增大,漏感也增大。

观点三加不加气息要根据具体的电路来定啊,如果你有最大占空?#35748;?#21046;保证即使在电压突变至最高或者突加负载等最恶劣的情况下,你的deltB都可以保证不至于使变压器饱和的话,是完全可以不用加的。但是如果要最大程度的利用磁?#27169;?#27809;有很大裕量的时候,适当的加点气隙就变得很必要了,具体看你做的产品的要求了,不能一概而论。

原文标题:正激变压器到底要不要气隙?

文章出处:【微信号:dianyuankaifa,微信公众号:电源研发精英圈】欢迎添加关注!文章转载请注明出处。
